Chaque serveur CORBA utilisé dans l'application bancaire (banque, agence) rend accessible à distance un ensemble d'objets (banques, agences, comptes, clients). Ces objets ne sont accessibles que pendant la durée de vie du serveur qui les gère. Ils sont perdus en cas d'arrêt ou de panne du serveur. Un client ayant conservé une référence distribuée vers l'un de ces objets ne peut plus y accéder.

On souhaite pallier à ce problème en réalisant des serveurs d'objets persistants. Un objet persistant est un objet qui survit à l'arrêt du serveur dans lequel il a été créé. Pour l'application GICOM, on cherchera a assurer que, lorsqu'un serveur est arrêté puis relancé, alors les objets persistants qu'il gérait sont à nouveau accessibles.

En outre, on souhaite rendre persistantes les références distribuées (dans la mesure où elles référencent des objets persistants), c'est à dire que lorsqu'un serveur est arrêté puis relancé, alors les objets persistants qu'il gérait sont à nouveau accessibles au travers des mêmes références distribuées. Cette fonctionnalité facilite grandement l'écriture des programmes clients.

Les propriétés suivantes caractérisent plus précisément le service à réaliser :

Les objets persistants de GICOM possèdent un état stable qui correspond par exemple à une sauvegarde sur disque. Lorsqu'un serveur est relancé après un arrêt, ses objets persistants sont réinitialisés avec le dernier état dans lequel ils ont été sauvegardés avant d'être reconnectés au monde CORBA.

Les sauvegardes des objets persistants sont décidées par l'application (et non par le service de persistance).

La sauvegarde d'un objet est effectuée de manière atomique : en cas de panne survenant lors de la sauvegarde, l'objet retrouve un état cohérent (soit son ancien état , soit le nouvel état sauvegardé).

2 Architecture globale

La gestion de la persistance intervient à deux niveaux. Il faut d'une part disposer d'un service de stockage des états stables des objets dans une mémoire permanente. Nous appelons ce service POM (Persistent Object Manager). Ses principales fonctions sont les suivantes.

chargement d'un objet depuis son image persistante (load),
déchargement d'un objet vers son image persistante, de manière atomique (save). Pour mettre en oeuvre une sauvegarde atomique, on réfléchira aux différents mécanismes utilisables (utilisation de fichiers .bak, utilisation d'un journal dans lequel l'état de l'objet est enregistré avant de mettre à jour son état stable).

D'autre part, un serveur CORBA (et plus précisément le POA concerné) doit faire appel au POM lorsqu'il reçoit une requête concernant un objet persistant qui n'est pas actif (par défaut, la réception d'une requête concernant un objet non actif génère une erreur). Il faut plus précisément :

recréer l'objet et le réinitialiser depuis son image persistante,
recréer son servant (lorsqu'un modèle par délégation est utilisé).

Pour ce faire, nous utiliserons les facilités fournies par CORBA 2.2et+ permettant de configurer et d'adapter les POA en fonction des contraintes spécifiques des applications.

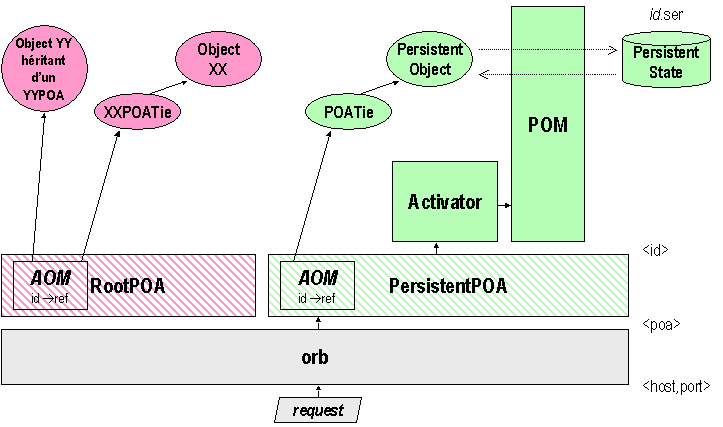

Figure 1. Architecture générale du service de persistance

2.1 Le POA (Portable Object Adapter)

Le POA est la partie d'un serveur CORBA qui est chargée de :

réceptionner une requête entrante sur un objet distribué (soit O)
récupérer l'adresse du servant de cet objet
réaliser la requête
retourner le résultat

Dans CORBA 2, un serveur peut mettre en oeuvre plusieurs POA qui gèrent de manière plus ou moins spécifiques leurs objets distribués. Lors du lancement d'un serveur, nous avons vu (étape 2) qu'un POA par défaut (appelé le "Root POA") est automatiquement disponible. Le serveur peut demander la création d'un ou plusieurs POA, qui seront des fils (directs ou indirects) du POA racine.

La création d'un POA implique de configurer celui-ci au moyen de règles. Il existe plusieurs catégories de règles, permettant d'agir sur :

l'association d'identificateurs aux objets distribués
la composition des références d'objets
l'ordonnancement des requêtes
le traitement des requêtes
etc

Toute règle possède un nom symbolique et un ensemble de valeurs, dont une est affectée par défaut lors de la création d'un POA. Les règles qui vont nous intéresser pour la gestion de la persistence sont les suivantes :

La règle IdAssignmentPolicy qui peut prendre pour valeur SYSTEM_ID (c'est le POA qui affecte un ObjectId aux objets distribués), ou bien USER_ID (c'est à l'application d'affecter un ObjectId aux objets distribués). La valeur par défaut est SYSTEM_ID.

//Creation d'un tableau de Policies

org.omg.CORBA.Policy [] policies = new org.omg.CORBA.Policy[4];

// Policies for the PersistentPOA

policies[0] = rootPOA.create_id_assignment_policy( org.omg.PortableServer.IdAssignmentPolicyValue.USER_ID);

La règle LifespanPolicy, qui peut prendre pour valeur TRANSIENT (les références d'objets distribués contiennent des informations non persistantes, dans le sens où un servant n'aura pas deux fois la même référence si on relance un serveur), ou bien PERSISTENT (une référence d'objet distribuée reste valide dès lors qu'il existe un servant pour l'objet identifié par la référence). La valeur par défaut est TRANSIENT.

policies[3] = rootPOA.create_lifespan_policy(org.omg.PortableServer.LifespanPolicyValue.PERSISTENT);

La règle RequestProcessingPolicy, qui peut prendre pour valeur USE_ACTIVE_OBJECT_MAP_ONLY, ou USE_DEFAULT_SERVANT, ou bien USE_SERVANT_MANAGER. Dans tous les cas, le servant concerné par une requête est recherché dans une table des objets actifs (AOM, Active Object Map), qui contient les servants qui ont été activés auprès du POA courant. La règle RequestProcessingPolicy intervient lorsque le servant concerné par une réquête n'est pas présent. Si la valeur de la propriété RequestProcessingPolicy est USE_ACTIVE_OBJECT_MAP_ONLY alors une exception est levée. Si la valeur de la propriété RequestProcessingPolicy est USE_DEFAULT_SERVANT alors la requête est transmise à un servant par défaut (qui a été associé au POA préalablement par l'application). Enfin, si la valeur de la propriété RequestProcessingPolicy est USE_SERVANT_MANAGER alors le POA fait appel à un service externe (fourni par l'application) appelé ServantManager. Ce service doit trouver ou créer un servant pour traiter la requête en cours. La valeur par défaut de la règle Request Processing Policy est USE_ACTIVE_OBJECT_MAP_ONLY.

// use my servant manager

policies[1] = rootPOA.create_request_processing_policy(org.omg.PortableServer.RequestProcessingPolicyValue.USE_SERVANT_MANAGER);

Pour mettre en oeuvre des objets distribués persistents, nous allons activer ces objets auprès d'un POA spécifique (que nous appellerons PPOA, Persistent POA). Ce POA possèdera les règles suivantes :

IdAssignmentPolicy = USER_ID, pour pouvoir associer des identificateurs uniques aux objets persistents. L'unicité doit être garantie même en cas de relancement d'un serveur.
LifespanPolicy = PERSISTENT, pour garantir qu'une référence vers un objet persistent reste valide même si son serveur est arrêté puis relancé.
RequestProcessingPolicy = USE_SERVANT_MANAGER, pour pouvoir recharger les objets depuis leur image persistante lorsque cela est nécessaire.

Lorsque la règle RequestProcessingPolicy est affectée à la valeur USE_SERVANT_MANAGER, il est possible d'associer deux types de ServantManagers au POA courant : un ServantActivator ou un ServantLocator. C'est la règle ServantRetentionPolicy qui détermine le type du ServantManager utilisé. Si cette règle vaut RETAIN, alors les servants sont ajoutés dans l'AOM au moment de leur activation. Lorsqu'un servant n'est pas trouvé dans l'AOM, l'appel au ServantManager engendre automatiquement l'ajout du servant crée dans l'AOM. Ceci n'est pas vrai dans le cas où la règle vaut NON_RETAIN.

// call my servant manager only for servant activation (not for servant location)
policies[2] = rootPOA.create_servant_retention_policy(org.omg.PortableServer.ServantRetentionPolicyValue.RETAIN);

Voici un extrait du code permettant de créer un PPOA tel que nous le proposons dans un serveur CORBA.

...
// Policies for the PersistentPOA
org.omg.CORBA.Policy [] policies = new org.omg.CORBA.Policy[n];

.....Definition des policies ..........

policies[0] = ......
policies[n] = ......

   try {
   persistentPOA = rootPOA.create_POA("PersistentPOA", rootPOA.the_POAManager(), policies);
} catch(Exception ex) {
   System.out.println("Server : can't create 'PersistentPOA' " + ex);
}

// Create and use my servant activator
try {
org.omg.PortableServer.ServantActivator activator = new PersistentActivator()._this(orb);
persistentPOA.set_servant_manager(activator);

} catch(Exception ex) {
System.err.println("Server : can't use 'PersistentActivator' " + ex);
}
...

2.2 Le POM(Persistent Object Manager)

Le POM est un service qui fournit principalement les méthodes suivantes :

load (pid) -> obj : chargement d'un objet persistent depuis son état stable identifié par l'ObjectId pid,
store(pid, obj) : sauvegarde de l'état stable de l'objet persistent obj identifié par pid.
register(obj) -> pid : enregistrement de l'objet obj auprès du POM (affectation d'un ObjectId).

La charge de créer des ObjectId uniques au sein d'un serveur CORBA peut être attribuée au POM, puisque celui-ci manipule des informations persistantes (la connaissance des ObjectId dejà alloués doit être persistante). Il faut toutefois noter que le format des références distribuées n'est pas sérialisable, auquel cas des transformations devront être appliquées pour pouvoir conserver ces références dans des objets persistants.

Figure 2 :Composition « approximative » d'une référence distribuée (IOR)

NB : vous ne devez jamais manipuler la structure d’une IOR.

3 Mise en oeuvre des objets persistants

Toutes les classes et interfaces requises pour pouvoir utiliser des objets persistents feront partie d'un même package Java appelé Persistence. Ce package définit les éléments suivants.

l'interface PersistentObject
la classe PersistentObjectImpl
l'interface PersistentObjectManager
la classe PersistentObjectManagerImpl

3.1 L'interface PersistentObject et la classe PersistentObjectImpl

Etant données les hypothèses fixées en 1, tout objet persistent doit satisfaire une interface minimale, permettant entres autres à l'application de décider des moments auxquels auront lieu une sauvegarde de l'objet dans la mémoire persistante. Par ailleurs, l'implémentation des méthodes permettant de gérer la persistence de ces objets relève du service de persistence, et non de l'application (nous verrons que certaines méthodes devront toutefois être définies par l'applicatif).

Nous proposons qu'un objet persistant implémente l'interface étende la classe Persistence.PersistentObjectImpl. Cette classe implémente l'interface Persistence.PersistentObject qui définit les méthodes suivantes.

Object getRef (): retourne la référence distribuée de cet objet. Cette méthode active l'objet auprès du POA si cela n'a pas encore été fait. Le choix du POA auprès duquel a lieu l'activation d'un objet persistent peut être fait au moment de la création de l'objet persistent.
save() : réalise une sauvegarde atomique de l'objet. Pour récupérer l'état courant de l'objet, cette classe utilise les méthodes de sérialisation / désérialisation fournies par Java. Cette méthode doit être appelée par l'application, lorsqu'il est nécessaire de sauvegarder l'état courant d'un objet. L'appel ne peut avoir lieu que dans l'implémentation d'un objet distribué, à moins de rendre cette méthode disponible au niveau de l'interface IDL de l'objet distribué.
Servant createServant (): crée un servant pour l'objet persistent. Cette méthode est appelée par le POA après avoir chargé l'objet.
void init() : cette méthode est appelée par le POA après avoir rechargé l'objet. L'application peut surcharger cette méthode pour effectuer certains traitements (réinitialisation des variables transient par exemple).
void destroy() : cette méthode désactive l'objet et le détruit de la mémoire persistante. Cette méthode doit être appelée par l'application.

package Persistence;
...

public interface PersistentObject extends Serializable {
public org.omg.CORBA.Object getRef ()
public org.omg.PortableServer.Servant createServant()
public void save();
public void init();
public void destroy();
...
}

public abstract classPersistentObjectImplimplements PersistentObject {
...
}

3.2 L'interface PersistentObjectManager et la classe PersistentObjectManagerImpl

Le POM est un service qui doit être disponible dans tout serveur CORBA d'objets persistants. Dans le cadre de ce projet, nous proposons d'utiliser un seul POM par serveur d'objets persistants (d'autres architectures seraient envisageables). Un POM doit alors être programmé comme un singleton, ce qui garantit qu'une seule instance de sa classe sera créée par machine virtuelle Java.

Nous donnons ci-après l'interface Persistence.PersistentObjectManager définissant le comportement d'un POM, dont les méthodes devront être définies dans la classe Persistence.PersistentObjectManagerlmpl.

package Persistence;
...

public interface PersistentObjectManager {

   public PersistentObject load(byte[] pid);
   public void store(java.lang.Object obj, byte[] pid);
   public byte[] register(PersistentObject obj);
   ...
}

3.3 La classe PersistentActivator

Le ServantManager que nous allons utiliser au niveau du PPOA est mis en oeuvre par la classe PersistentActivator, qui doit étendre la classe org.omg.PortableServer.ServantActivatorPOA définie par CORBA. Deux méthodes doivent être définies :

la méthode incarnate, qui est appelée pour créer un servant pour un objet identifié par son ObjectId,
la méthode etherealize, qui est appelée lorsqu'un objet est désactivé.

public class PersistentActivator extends org.omg.PortableServer.ServantActivatorPOA {

...

public org.omg.PortableServer.Servant incarnate(
        byte[] id,
        org.omg.PortableServer.POA adapter)
        throws org.omg.PortableServer.ForwardRequest {
    ...
}

public void etherealize(
         byte[] id,
         org.omg.PortableServer.POA adapter,
         org.omg.PortableServer.Servant servant,
         boolean cleanup_in_progress,
         boolean remaining_activations ) {
   ...
}

3.4 Support de sauvegarde

Le support de sauvegarde que vous utiliserez seront des fichiers. L’état de chaque objet persistant est sauvegardé dans un fichier indépendant. Chaque fichier est nommé au moyen de l’Id de l’objet. Comme la sauvegarde n’est pas atomique, vous utiliserez un mécanisme d’ombre pour rendre atomique la sauvegarde. Le principe de l’ombre est le suivant : le nouvel état est écrit dans un fichier ombre (portant un autre nom) ; quand l’écriture est complète, le fichier contenant l’ancien état est supprimé et le fichier ombre est renommé. En cas de panne lors de ce processus, on peut se retrouver dans les 3 cas suivants : il n’y a que le fichier de l’état courant, il n’y a que le fichier ombre, il y à la fois le fichier d’état courant et le fichier ombre. Que doit on faire en présent de ces 3 cas lors du redémarrage du serveur.

4 Implication de l'utilisation d'objets persistents sur le modèle de programmation CORBA

4.1 Modèle de programmation

Pour disposer d'objets persistants, il est nécessaire d'utiliser le modèle de programmation par délégation pour deux raisons :

Les objets CORBA que l'on souhaite rendre persistent devront hériter de la classe PersistentObjectImpl. Le langage Java n'autorise pas l'héritage multiple, et il n'est donc pas possible de définir des classes héritant à la fois d'un squelette et de la classe PersistentObjectImpl.
La classe CORBA définissant un squelette n'est pas sérialisable, ce qui rend non sérialisable un objet persistent si celui-ci hérite de son squelette (la machine virtuelle essayant de sérialiser tous les objets locaux référencés dans l'objet à sérialiser).

4.2 Gestion de références persistantes

Lorsqu'un objet O référence un objet O', dans l'état de l'objet O se trouve une structure de donnée qui sera sauvegardée avec l'état de O si celui-ci est persistant.

Deux problèmes peuvent se poser :

la structure de donnée représentant la référence est-elle sérialisable ?
la valeur de cette référence est t-elle persistante ? autrement dit, reste t-elle valide en cas de déchargement et rechargement de O' ?

Pour traiter cet aspect, nous différencions deux types de références :

Lorsqu'un objet O référence un objet distribué O' géré par un serveur distinct, nous parlons de références distantes,
Lorsqu'un objet O référence un objet distribué O' géré par le même serveur, nous parlons de références locales.

4.2.1 Gestion des références distantes

Une référence distante correspond à l'adresse d'un talon, qui est une structure de donnée locale. Or un talon CORBA n'est pas sérialisable, et ne peut donc pas être persistant. On prendra donc soin de définir ces références comme des données transient, c'est à dire dont la valeur ne doit pas être sauvegardée lors de la sérialisation de l'objet qui les contient.

Pour conserver des références persistantes dans un objet, on utilisera les méthodes fournies par CORBA pour transformer des références en chaînes de caractères et inversement :

String object_to_string (org.omg.CORBA.Object) // La chaine retournée correspond à l'IOR stringifiée
org.omg.CORBA.Object string_to_object(String) // l'objet retourné est un talon

Un exemple d'utilisation est donné ci-après.

Soit ref_O', une référence distante vers un objet O' :

String IOR_O' = orb.object_to_tring (ref_O')

Pour accéder à l'objet O', on doit disposer d'une référence sur un talon de O' obtenue a partir de la référence persistante:

ref_O' = <class_de_O'>Helper.narrow(orb.string_to_object(IOR_O'))
ref_O'.methode(...)

4.2.2 Gestion des références locales

Dans le cas standard, les références locales sont des références Java (adresses mémoire). Dans le cas d'objets persistants, deux problèmes se posent :

une référence Java n'est pas persistante : en cas de décharge de O' sur disque, l'adresse de O' contenue dans O n'est plus valide.
sérializer ou externaliser un objet O contenant l'adresse de l'objet O' engendre la sérialisation de O et d'une copie de O'.

Pour éviter ces problèmes, nous proposons d'accéder les objets locaux et persistants comme des objets distants, c'est à dire que la référence de ces objets doit être une référence distribuée.

Vous trouverez des exemples sur la sérialisation et l’externalisation dans %JAVA_HOME%\docs\guide\serialization\examples\index.html et dans %GICOM_ENS%\exemples

5 Travail à réaliser

Vous avez à implémenter les classes et interfaces package gicom.corba.server.persistence pour fournir le service de persistance. Ensuite, vous aurez à modifier l'implémentation actuelle du serveur générique et des objets de l'application bancaire de manière à ce que ces objets deviennent persistants. En particulier, vous aurez à garantir les aspects suivants.

Utiliser le modèle de programmation par délégation.
Adapter le code du serveur générique CORBA pour le lancement de POA supplémentaire au moyen du fichier de configuration
Paramétrer les instances de vos serveurs de banque et d’agence avec le PersistentPOA (fichier de configuration)
Faire en sorte que les implémentations des objets persistants étendent la classe PersistentObjectImpl et surchargent si nécessaire la méthode init.
Transformer les références distribuées et les références locales vers des objets persistants en des références distribuées persistantes.

6 Références

Exemples et explications sur les POA, les ServantManagers, les ServantActivators et les ServantLocators sont donnés dans la documentation du J2SDK.

· http://java.sun.com/j2se/1.4.1/docs/guide/idl/POA.html

· http://java.sun.com/j2se/1.4.1/docs/guide/idl/POA.html#servantmanager

· http://java.sun.com/j2se/1.4.1/docs/guide/idl/servantactivator.html

· http://java.sun.com/j2se/1.4.1/docs/guide/idl/servantlocators.html
